Qu'est-ce qu'un exutoire de fumée ?
Le DENFC expliqué simplement
Le terme DENFC signifie Dispositif d’Évacuation Naturelle de Fumée et de Chaleur. Il s’agit de l’appellation technique normalisée qui englobe tous les équipements permettant l’évacuation naturelle des fumées sans recours à une ventilation mécanique.

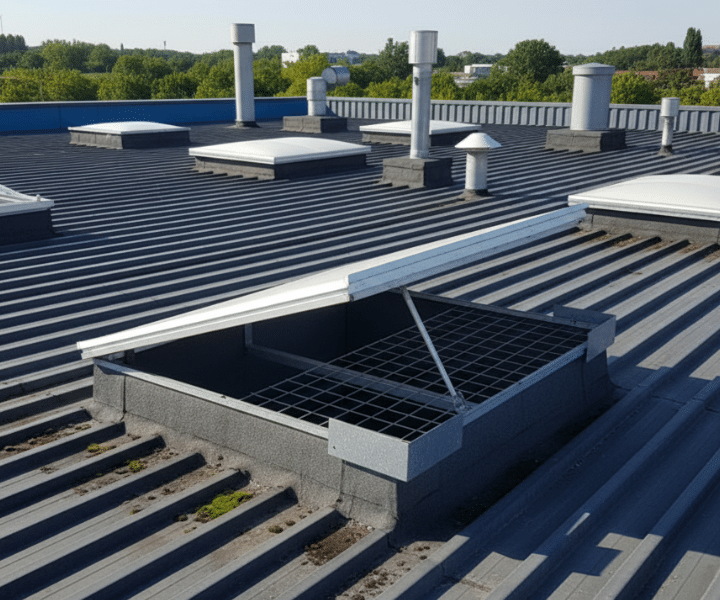

Un exutoire de fumée est donc un DENFC installé en toiture qui s’ouvre automatiquement lors d’un incendie pour créer un tirage naturel. Ce tirage permet d’évacuer les fumées chaudes vers l’extérieur tout en favorisant l’amenée d’air frais par les parties basses du bâtiment.
Rôle dans l’évacuation des fumées
L’exutoire remplit quatre fonctions critiques lors d’un incendie :
- Préserver les voies d’évacuation : maintient une couche d’air respirable dans les 2 premiers mètres
- Limiter la propagation : réduit la température et évite l’embrasement généralisé éclair
- Faciliter l’intervention : améliore la visibilité pour les pompiers
- Protéger la structure : évacue la chaleur et limite les dégâts structurels
Types d'exutoires selon la toiture
Le choix de l’exutoire dépend directement du type de toiture sur laquelle il sera installé :
- Toiture étanchée : exutoire avec relevé d’étanchéité intégré, adapté aux toitures-terrasses avec membrane d’étanchéité (bitume, EPDM)
- Toiture sèche : exutoire pour couverture métallique ou fibrociment, fixation directe sur les pannes sans étanchéité spécifique
- Rénovation : kits adaptables aux toitures existantes, permettant le remplacement d’anciens exutoires sans refaire l’étanchéité complète
Chaque type répond à la norme NF EN 12101-2 avec des spécificités d’installation propres à la configuration du bâtiment.
Fonctionnement et systèmes d'ouverture
Le principe de fonctionnement repose sur le tirage thermique naturel : les fumées chaudes montent naturellement et s’évacuent par l’exutoire ouvert. L’ouverture peut être déclenchée par trois systèmes d’asservissement :
- Fusible thermique : dispositif simple qui fond à 68°C ou 93°C et libère l’exutoire par ressort ou contrepoids, utilisé pour les bâtiments sans détection automatique
- Détection automatique : asservissement au système de détection incendie (DAI), ouverture par vérin pneumatique (cartouche CO₂) ou motorisation électrique dès l’alarme
- Déclenchement manuel : commande manuelle à distance via boîtier mural, obligatoire en complément des systèmes automatiques selon la réglementation ERP
Dimensionnement : quelle surface d'exutoire ?
Règle du 1/200ᵉ et 1/100ᵉ
Le calcul de la surface utile d’évacuation (SUE) nécessaire suit deux règles principales selon le type de bâtiment :
| Type de bâtiment | Règle applicable | Exemple (1 000 m²) |
|---|---|---|
| Stockage faible hauteur (< 8 m) | 1/200ᵉ de la surface au sol | 5 m² de SUE minimum |
| Stockage grande hauteur (≥ 8 m) | 1/100ᵉ de la surface au sol | 10 m² de SUE minimum |
| ERP de type M (magasins) | 1/100ᵉ en sous-sol, variables selon niveaux | Selon calcul réglementaire |
Important : la surface utile d’évacuation (SUE) correspond à la surface géométrique de passage de l’exutoire ouvert, pas à la surface totale du dispositif. Un exutoire de 1,20 m × 1,20 m offre environ 1,2 m² de SUE.
Cantons de désenfumage
Un canton de désenfumage est une zone délimitée du bâtiment où les fumées seront cantonnées avant évacuation. Cette sectorisation évite la propagation des fumées à l’ensemble du local :
- Surface maximale : 1 600 m² par canton en règle générale, 1 000 m² pour stockages dangereux
- Longueur maximale : 60 mètres dans le sens de l’évacuation
- Écrans de cantonnement : hauteur minimale de 1 mètre depuis le plafond pour retenir les fumées
- Nombre d’exutoires : minimum 2 exutoires par canton pour éviter le confinement en cas de défaillance
Pour un bâtiment de 3 000 m², il faudra prévoir au minimum 2 cantons de 1 500 m² avec 4 exutoires au total.
Normes et vérifications obligatoires
La conformité des exutoires repose sur trois normes complémentaires : la NF EN 12101-2 définit les exigences de conception et de performance des DENFC, la NF S 61-937 (anciennement NF S 61-933) précise les règles d’installation et de dimensionnement en France, et la norme NF S 61-932 encadre les essais de réception.
La vérification et maintenance sont obligatoires avec un contrôle annuel minimum comprenant :
- Vérification visuelle de l’état général et de l’absence d’obstruction
- Test de déclenchement manuel et automatique
- Contrôle du temps d’ouverture (< 60 secondes)
- Vérification de l’asservissement au système de détection
- Consignation dans le registre de sécurité
Un contrôle initial doit être effectué lors de la mise en service, suivi d’une vérification mensuelle pour les ERP de 1ʳᵉ et 2ᵉ catégorie.
