Qu'est-ce qu'un volet de désenfumage ?

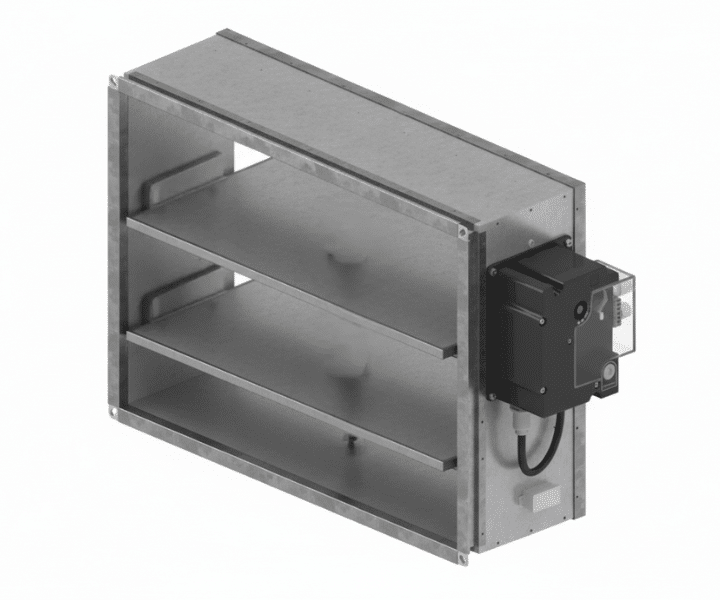

Le volet de désenfumage est un Dispositif Actionné de Sécurité (DAS) installé dans les conduits de désenfumage. Fermé en position normale, il s’ouvre automatiquement en cas d’incendie pour évacuer les fumées et gaz toxiques. Ce dispositif crée une zone respirable sous la couche de fumée, facilitant l’évacuation des occupants et l’intervention des secours.
Le volet se compose d’un cadre en tôle galvanisée et de vantaux en matériau réfractaire à rupture thermique. Le déclenchement s’effectue par commande électrique (émission ou rupture de courant) en 24V ou 48V CC depuis le CMSI.
Les types de volets de désenfumage
Volet à portillon
Le modèle le plus répandu. Un ou deux vantaux pivotent sur charnières pour libérer le passage des fumées. Installation murale ou plafonnière dans les circulations.
Volet tunnel
Conçu pour s’intégrer directement dans les conduits. Structure compacte idéale pour les gaines de faible profondeur.
| Critère | Volet à portillon | Volet tunnel |
| Installation | Murale ou plafonnière | Intégré au conduit |
| Encombrement | Modéré | Minimal |
| Visibilité | Grille apparente | Non visible |
| Applications | Circulations, locaux | Gaines, conduits |
Cas d'utilisation
Les volets de désenfumage sont obligatoires dans :
- ERP : établissements soumis à l’obligation de désenfumage (arrêté du 25 juin 1980)
- IGH : immeubles de plus de 28 m (habitation) ou 50 m (autres usages)
- Habitation collective : 3ème et 4ème famille
- Locaux de travail : plus de 300 m², locaux aveugles > 100 m², sous-sols > 100 m²
Les volets d’amenée d’air se positionnent en partie basse, les volets d’extraction en partie haute pour assurer un balayage efficace.
Réglementation
Normes applicables
- NF S 61-937-1 et 10 : spécifications des DAS et volets de désenfumage
- EN 12101-8 : norme européenne
- Marquage CE : obligatoire depuis février 2013
Classification de résistance au feu
| Classification | Durée | Applications |
|---|---|---|
| EI60S | 60 minutes | Habitation, ERP courants |
| EI90S | 90 minutes | Configurations spécifiques |
| EI120S | 120 minutes | IGH, locaux à risques |
Les contacts de position (début et fin de course) sont obligatoires en ERP.
Détails techniques
- Composition : Cadre en tôle galvanisée, vantaux réfractaires, joint intumescent
- Alimentation : 24V ou 48V CC
- Commande : Émission ou rupture de courant
- Classification : EI60S, EI90S ou EI120S
- Certifications : Marquage CE obligatoire, NF recommandé
- Accessoires : Contacts de position, grilles de protection, précadre
